主要特點:

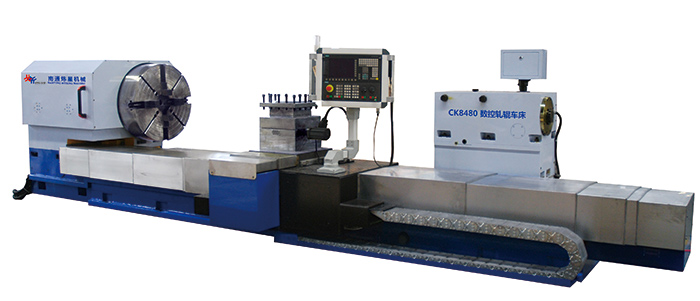

本機床的床身采用矩型導軌,承載能力強,剛性好,能承受較大的切削扭距,主傳動系統為自動無級變速,轉速范圍寬,配備SIEMENS-828D數控系統,安全可靠,縱橫切向進給分別由伺服電機驅動滾珠絲杠,構成半閉環,配有LCD顯示,系統具有刀具補償,圖形顯示,故障診斷,快速編程等特點.該機床布局緊湊合理,宜人性好,床鞍粘有高耐磨性能軟帶,提高了機床使用壽命和精度保持性能.
技術參數:
|
項目
|
CK8450
|
CK8465
|
CK8480
|
|
最大工件直徑
|
￠500mm
|
￠650mm
|
￠800mm
|
|
最大工件長度
|
2500mm
|
3500mm
|
5000mm
|
|
中心高
|
350mm
|
470mm
|
550mm
|
|
頂尖間最大工件重量
|
3500kg
|
7000kg
|
14000kg
|
|
最大切削力
|
20kn
|
40kn
|
50kn
|
|
花盤最大扭矩
|
5kn.m
|
12kn.m
|
14kn.m
|
|
主軸轉速范圍
|
2-400r/min
|
3-315r/min
|
1.5-250r/min
|
|
主軸轉速級數
|
無級
|
無級
|
無級
|
|
主軸變速方式
|
液壓自動
|
液壓自動
|
液壓自動
|
|
花盤直徑
|
￠500mm
|
￠650mm
|
￠800mm
|
|
進給量級數
|
無級
|
無級
|
無級
|
|
縱向（z軸）進給速度范圍
|
1-3000mm/min
|
1-3000mm/min
|
1-3000mm/min
|
|
橫向（X軸）進給速度范圍
|
1-2000mm/min
|
1-1500mm/min
|
1-2000mm/min
|
|
尾座套筒移動量
|
150mm
|
150mm
|
300mm
|
|
交流變頻主電機（功率）
|
22KW
|
37KW
|
55KW
|
|
縱向（Z軸）電機：扭矩
|
27N.m
|
36N.m
|
50N.m
|
|
橫向（X軸）電機：扭矩
|
10N.m
|
27N.m
|
27N.m
|
|
床身導軌防護形式
|
不銹鋼防護罩
|
不銹鋼防護罩
|
不銹鋼防護罩
|
|
機床外形尺寸（長*寬*高）
|
5546*1875*1400mm
|
7600*1800*1600mm
|
9600*2500*2000mm
|
|
機床重量（約）
|
11500kg
|
15000kg
|
25000kg
|
